Generator Nitrogen PSA di Zona Tahan Ledakan Kimia: Tolok Ukur Baru

Mengapa Perlindungan Gas Inert Menjadi Tidak Dapat Dinegosiasikan di Fasilitas Kimia

Lingkungan pemrosesan bahan kimia pada dasarnya mudah berubah. Kehadiran pelarut yang mudah terbakar, zat antara yang reaktif, dan debu yang mudah terbakar berarti bahwa intrusi oksigen sesaat ke dalam bejana, pipa, atau tangki penyimpanan yang tertutup dapat memicu konsekuensi bencana. Metode pemadaman kebakaran dan pencegahan ledakan tradisional – kontrol ventilasi, sistem grounding, peralatan anti percikan api – mengatasi sumber penyulutan, namun tidak menghilangkan oksidator itu sendiri.

Selimut gas inert mengatasi masalah ini sampai ke akar-akarnya. Dengan menggantikan oksigen dengan media inert — biasanya nitrogen — di bawah ambang batas yang diperlukan untuk mempertahankan pembakaran (umumnya di bawah 8% O₂ berdasarkan volume untuk sebagian besar lingkungan hidrokarbon), fasilitas dapat membuat atmosfer yang mudah meledak menjadi lembam secara kimiawi terlepas dari risiko penyalaannya. Pendekatan ini semakin banyak dikodifikasi dalam standar internasional seperti ATEX, IECEx, dan NFPA 69, yang sekarang secara eksplisit mengakui inerting kontinu sebagai metode pencegahan ledakan utama dan bukan sebagai tindakan tambahan.

Evolusi dari pengiriman tabung nitrogen secara berkala ke pembangkitan berkelanjutan di lokasi menandai perubahan struktural dalam cara pabrik kimia menghadapi tantangan ini — dan generator nitrogen PSA berada di pusat transisi tersebut.

Bagaimana Teknologi PSA Menghasilkan Nitrogen dengan Kemurnian Tinggi dan Berkelanjutan Sesuai Permintaan

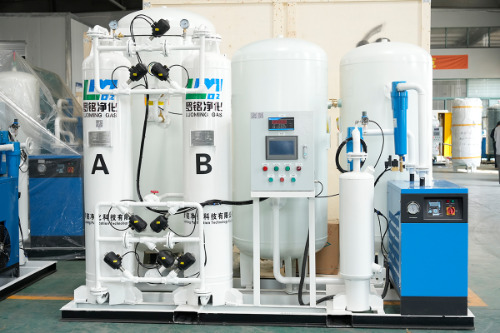

Adsorpsi Ayunan Tekanan (PSA) adalah proses pemisahan gas yang memanfaatkan perbedaan afinitas adsorpsi bahan — yang paling umum adalah saringan molekul karbon (CMS) — untuk molekul oksigen dan nitrogen dalam kondisi tekanan yang bervariasi. Dalam sistem PSA menara ganda yang khas:

1. Udara bertekanan memasuki Menara A di bawah tekanan tinggi; oksigen, karbon dioksida, dan uap air diserap secara selektif oleh lapisan CMS.
2. Nitrogen dengan kemurnian tinggi melewati dan dikumpulkan dalam tangki penyangga untuk dikirim ke proses.
3. Saat Menara A berproduksi, Menara B mengalami regenerasi pada tekanan mendekati atmosfer, melepaskan gas yang teradsorpsi dan memulihkan kapasitas adsorpsi.
4. Siklus menara terus menerus — biasanya setiap 60–120 detik — memastikan aliran nitrogen tidak terganggu.

Sistem PSA modern yang dirancang untuk zona tahan ledakan kimia dirancang untuk menghasilkan kemurnian nitrogen mulai dari 99,0% hingga 99,999% , dengan laju aliran yang dapat diukur dari beberapa Nm³/jam untuk reaktor kecil hingga ribuan Nm³/jam untuk sistem pembersihan dan selimut skala kilang. Yang terpenting, tingkat kemurnian dapat disesuaikan secara real-time — memungkinkan operator menurunkan hingga 99,5% untuk aplikasi pembersihan umum atau meningkatkan hingga 99,99% untuk perlindungan katalis yang sensitif terhadap oksigen, tanpa menghentikan produksi.

Praktek Penerapan: Menyebarkan Generator Nitrogen PSA di Area Rahasia Zona 1 dan Zona 2

Mengintegrasikan a Generator nitrogen PSA ke area berbahaya yang diklasifikasikan sebagai ATEX Zona 1 atau Zona 2 (atau NEC Kelas I, Divisi 1/2 dalam kerangka Amerika Utara) melibatkan lebih dari sekadar memilih mesin yang sesuai secara teknis. Penyebaran harus memenuhi persyaratan rekayasa proses dan batasan klasifikasi area secara bersamaan.

Strategi Penempatan Peralatan

Di sebagian besar instalasi, generator PSA sendiri diposisikan di luar zona berbahaya — di area aman atau di dalam ruangan bertekanan — dengan hanya pipa penyalur nitrogen yang memasuki area rahasia. Pengaturan ini menghilangkan kebutuhan untuk mensertifikasi seluruh selip generator untuk layanan tahan ledakan, mengurangi biaya modal dan menyederhanakan akses pemeliharaan. Apabila kendala lokasi membuat penempatan jarak jauh menjadi tidak praktis, selungkup Ex-rated (Ex d, Ex p, atau Ex e tergantung pada kategori komponen) digunakan untuk melindungi komponen listrik seperti panel kontrol, katup solenoid, dan sensor.

Pemantauan Oksigen Berkelanjutan sebagai Interlock Keamanan

Generator nitrogen PSA yang beroperasi di atau dekat zona tahan ledakan kimia harus diintegrasikan dengan penganalisis oksigen real-time — baik di outlet generator maupun pada titik pengiriman kritis dalam proses tersebut. Jika kemurnian saluran keluar turun di bawah setpoint (misalnya, karena degradasi CMS, kesalahan kompresor, atau lonjakan permintaan yang tidak normal), katup pengalih otomatis mengalihkan nitrogen yang tidak sesuai spesifikasi ke ventilasi alih-alih membiarkannya memasuki zona terlindungi. Interlock kemurnian oksigen ini adalah fitur wajib dalam arsitektur sistem instrumen keselamatan (SIS) apa pun yang sesuai dengan IEC 61511.

Kontrol Aliran Responsif Permintaan

Proses kimia jarang terjadi pada kondisi tunak. Reaktor batch memuat dan membongkar; tangki penyimpanan bernafas dengan perubahan suhu dan tingkat produk; rangkaian pembersihan menghabiskan volume besar dalam waktu singkat. Sistem PSA yang dirancang untuk lingkungan ini menggabungkan penggerak frekuensi variabel (VFD) pada kompresor udara, dikombinasikan dengan ukuran tangki penyangga yang dihitung untuk menyerap permintaan puncak tanpa perubahan kemurnian. Hasilnya adalah sebuah sistem yang merespon secara dinamis terhadap permintaan proses sambil mempertahankan a selimut nitrogen tekanan positif konstan — persyaratan mendasar untuk mencegah masuknya udara selama kejadian depresurisasi.

Ekonomi Operasional: Mengapa Pembuatan PSA di Tempat Mendefinisikan Ulang Biaya Keselamatan

Secara historis, fasilitas kimia memperoleh nitrogen dari pengiriman cairan dalam jumlah besar atau manifold silinder bertekanan tinggi – sebuah model yang memperkenalkan risiko rantai pasokan dan biaya siklus hidup yang signifikan. Sebuah fasilitas yang mengkonsumsi 500 Nm³/jam nitrogen secara terus-menerus, selama periode lima tahun, akan menghabiskan lebih banyak gas yang disalurkan dibandingkan modal dan biaya pengoperasian sistem PSA yang setara. Analisis siklus hidup independen secara konsisten menunjukkan hal ini periode pengembalian 18–36 bulan untuk pabrik kimia skala menengah hingga besar yang beralih dari pengiriman nitrogen ke produksi PSA di lokasi, dengan penghematan berkelanjutan sebesar 40–70% pada biaya nitrogen setelahnya.

Selain biaya langsung, pembangkitan di lokasi menghilangkan risiko keselamatan dan logistik yang terkait dengan penyimpanan nitrogen cair dalam jumlah besar — ​​termasuk bahaya kebakaran kriogenik, peristiwa pelepasan tekanan, dan ketergantungan jadwal pengiriman yang dapat memaksa penghentian produksi. Untuk aplikasi zona tahan ledakan di mana ketersediaan nitrogen merupakan utilitas yang sangat penting bagi keselamatan dan bukan sebagai input proses opsional, ketahanan pasokan ini bisa dibilang lebih berharga daripada penghematan biaya saja.

Unit PSA modern juga dilengkapi kemampuan pemantauan jarak jauh — mentransmisikan data kemurnian, aliran, tekanan, dan kesehatan peralatan ke sistem DCS atau SCADA pabrik — memungkinkan pemeliharaan prediktif dan mengurangi waktu henti yang tidak direncanakan. Kehidupan ranjang CMS, biasanya 5–10 tahun dalam kondisi pengoperasian yang tepat, dapat diperluas lebih lanjut melalui penyaringan udara masuk dan kontrol kelembapan, menjadikan generator nitrogen PSA sebagai salah satu utilitas dengan pemeliharaan terendah dalam portofolio aset pabrik kimia.

Menetapkan Tolok Ukur Baru: Seperti Apa Perlindungan Nitrogen PSA Terbaik di Kelasnya

Konvergensi standar peraturan yang lebih ketat, meningkatnya persyaratan asuransi untuk fasilitas kimia tahan ledakan, dan keandalan teknologi PSA modern yang terbukti telah secara efektif membentuk landasan baru untuk perlindungan gas inert. Fasilitas yang masih mengandalkan pembersihan nitrogen secara berkala, penggantian silinder secara manual, atau sistem selimut berukuran kecil semakin tidak patuh — tidak hanya terhadap standar eksternal namun juga terhadap kerangka toleransi risiko internal perusahaan asuransi dan fungsi EHS perusahaan.

Yang membedakan sistem perlindungan nitrogen PSA terbaik di kelasnya untuk zona tahan ledakan kimia saat ini meliputi:

• Pasokan nitrogen yang berkelanjutan dan tidak terputus tanpa ketergantungan pada logistik eksternal
• Verifikasi dan pengalihan kemurnian otomatis saling bertautan dengan SIS
• Komponen listrik dengan rating ATEX/IECEx untuk semua peralatan dalam zona rahasia
• Manajemen aliran yang responsif terhadap permintaan untuk menangani kondisi proses batch dan transien
• Integrasi penuh dengan pabrik DCS/SCADA untuk pemantauan jarak jauh, jalur alarm, dan audit
• Kepatuhan yang terdokumentasi dengan NFPA 69, EN 1825, atau standar pencegahan ledakan regional yang berlaku

Ketika fasilitas kimia menghadapi tekanan yang semakin besar untuk menunjukkan manajemen risiko ledakan yang proaktif – dari badan pengawas, perusahaan asuransi, dan semakin banyak pelanggan hilir yang melakukan audit rantai pasokan – generator nitrogen PSA telah beralih dari alat pengoptimalan biaya menjadi elemen inti infrastruktur keselamatan proses. Tolok ukurnya telah berubah: perlindungan gas inert yang berkelanjutan di lokasi tidak lagi menjadi pilihan utama. Ini adalah standar yang diharapkan.
